接触器自锁接线方法,实物图解!

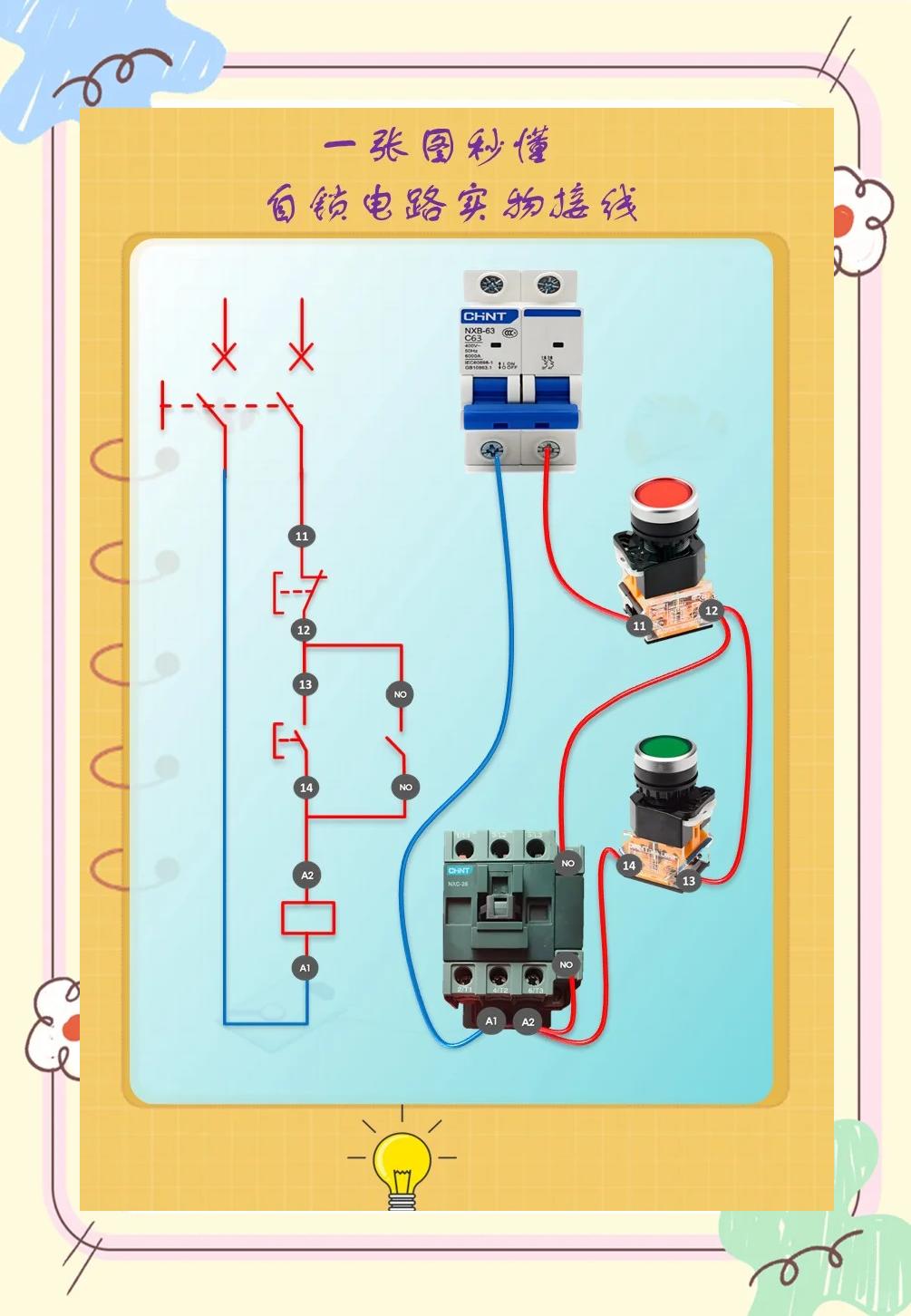

1、cjx2（nc220v）交流接触器自锁接线图，如下图所示：交流接触器cjx2-1810线圈A1接电源火线，如果需要按钮控制，就在启动回路中串入按钮。线圈A2接电源N线。主回路接触器电源侧接三相电源，接触器负载侧接负载，注意要用接触器的常开触点。该电路工作原理：按下启动按钮SB2，接触器KM通电自锁。

2、交流接触器cjx20910的接线方法：首先电源三相分别接接触器的主触点L1，L2，L3，再从接触器的T1，T2，T3接出三根线接电机的三个接线柱，以上是主电路。

3、在讲解接触器自锁接线方法之前，我们先理解接触器的构造和基本原理，这对于后续接线至关重要。接触器通常有三个主触头，分别对应三相火线LL2和L3，以及负载端的TT2和T3。主触头在未吸合时为常开状态，即触点断开。接触器还配备一个常开辅助触点，其工作原理是通过按钮控制接触器的吸合。

4、主电路的接线（按照图文接线图，即可完成正确接线）空气开关的三根出线端LLL3分别与接触器的主触点的进线LLL3分别相连，接触器的主触点的三个出线端TTT3分别与热继电器的三个主触点的进线端相连；热继电器的三个主触点的出线端分别与电动机的三相绕组U相、V相、W相相连。

5、首先用一根火线接到停止按钮NC1接线柱，再NC2接线柱出来一根线接到常开按钮NO3接线柱，NO4接线柱再接一根线直接到接触器线圈A2接线柱。

6、接触器互锁控制：接触器自锁控制：接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

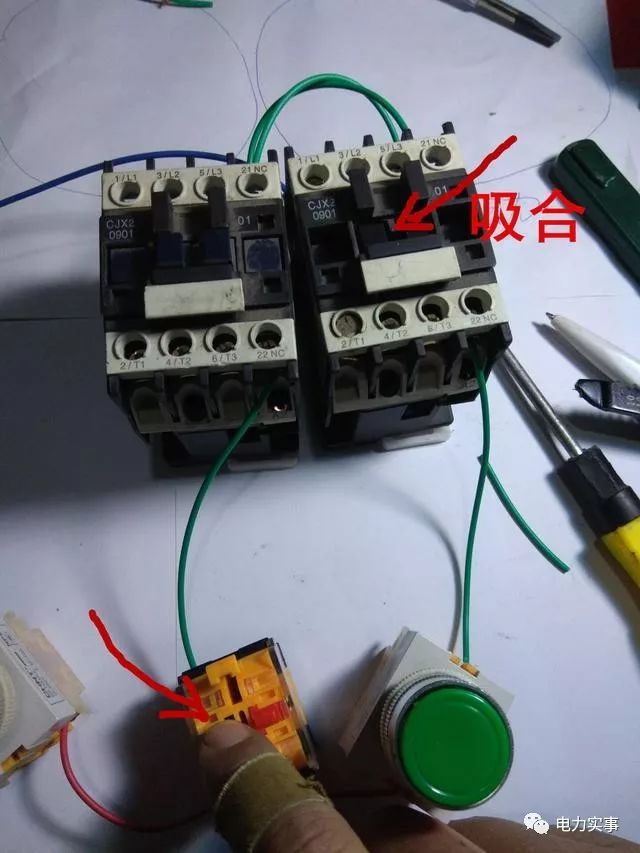

自锁电路图的实物图怎样连接

1、接触器线圈的两端分别连接到电源的正极与负极，确保线圈能够正常工作。当按钮被按下时，接触器的线圈瞬间通电，吸引衔铁，使得常开触点闭合。此时，电源通过常开触点继续为接触器线圈提供电力，从而保持其吸合状态，即使按钮松开，电路依然保持通电。

2、如上图是一个最简单的继电器自锁电路。按下启动按钮，电源通过启动按钮-停止按钮-继电器线圈-构成回路。继电器线圈通电后，上图中继电器常开触点吸合，电源通过继电器常开触点-停止按钮-继电器线圈-构成回路。这时即就是松开了启动按钮，由于继电器常开触点吸合，所以继电器线圈仍然通电，这就构成了自锁电路。

3、主电路的接线：按照提供的图文接线图，可以顺利完成正确接线。空气开关的三根出线端LLL3分别与接触器的主触点进线端LLL3对应连接。

4、典型电机正反转和自锁控制电路及接线图如下：为了实现电动机的正转和反转，可使用两个接触器KM1和KM2来切换电动机三相电源的相序。但是，这两个接触器不能同时吸合，以避免电源短路事故的发生。因此，在电路中需要采取可靠的自锁措施。

5、六引脚自锁开关是一个双刀双掷开关，网上好多资料的原理都不正确，这里我通过实践，自己画了个图。除了图上用黑线相连的部分，其他部分均不相连。

电动机正转自锁控制电路的实物接线图怎么连?有图...

电动机的正转自锁控制电路接线图如下所示，通过接触器线圈C得电，接触器闭合，辅助触头FR闭合，电从FR经过闭合的QF到达接触器线圈C形成回路，从而实现自锁，FR即为自锁触头。电动机的工作原理是基于磁场对电流受力的作用，使电动机转动。通过通电线圈产生旋转磁场并作用于转子，形成磁电动力旋转扭矩。

请参考以下实物接线图以连接电动机正转自锁控制电路。启动按钮被按下时，接触器线圈C得到电源供电。这时，接触器闭合并驱动辅助触头FR，使其也闭合。闭合的FR为电路提供了自锁功能，因为它允许电流从FR流向接触器线圈C，形成了一个完整的闭合回路。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

- 按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触点闭合，换接电动机三相的电源相序。这时，电动机的相序为LLL1，即反向运行。 互锁环节：- 接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

如下图：首先电源三相分别接接触器的主触点L1，L2，L3，再从接触器的T1，T2，T3接出三根线接电机的三个接线柱，以上是主电路。

自锁开关的接线方法是怎样的?

自锁按钮的接线方法：自锁按钮的接线方法通常涉及将其接入一个完整的电路中，这个电路可能包括接触器、空气开关、断路器以及启动和停止按钮等元件。具体接线步骤如下：接入电源：首先，将电源的一端接入热继电器，另一端则接入电路的其它部分。

自锁按钮的接线方法主要依赖于其所在电路的具体配置和需求。以下是关于自锁按钮接线方法的几个关键点：基本电路回路：自锁按钮通常与接触器、热继电器等设备一起接入电路，形成回路。电容器的一端接入接触器，另一端可能接入热继电器，而热继电器再与接触器和启动、停止按钮相连接。

六脚自锁开关的原理图和接法介绍如下： 六脚自锁开关，也称为双刀双掷开关，具有两排引脚，每排三个。中间的引脚是公共端，而两排引脚分别对应常开和常闭开关。 接法上，公共端1和4为常闭，3和6为常开。如果需要单路控制，可以选择连接1和2或2和3。

带灯自复位开关（也称为带灯自锁开关）是一种可以同时控制开关状态和指示灯状态的开关装置。下面是带灯自复位开关的接线方法： 首先，确定你使用的带灯自复位开关有几个引脚。
